Cách đấu dây hộp số quạt trần đảo trần Tico

Bài viết hướng dẫn chi tiết cách đấu dây cho hộp số quạt đảo trần Tico. Kèm giải thích chi tiết công dụng và cách lược bớt dây nối nếu cần thiết.

Vai trò của hộp số quạt đảo trần

Dòng quạt đảo trần có 2 loại là cơ và điều khiển từ xa. Hộp số chỉ tồn tại trên những model quạt đảo trần cơ. Vai trò để bật/tắt, điều khiển tốc độ và điều chính tuốc năng quay cho quạt. Không có hộp số thì quạt vẫn sử dụng bình thường, tuy nhiên không hoạt động hết chức năng.

Các dây điện trên quạt và hộp số

Cách đấu dây hộp số quạt trần đảo trần Tico

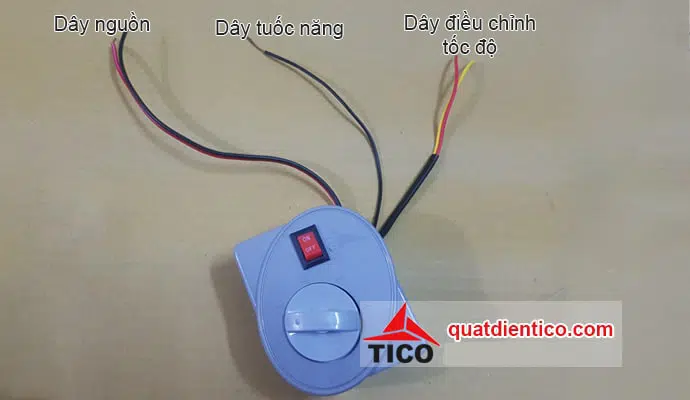

Dây điện trên hộp số của quạt

Trên hộp số có 3 dây điện tách rời, gồm 2 dây đôi và 1 dây đơn.

  • Dây đôi có màu đỏ-đen là dây nguồn. Dây này nối vào nguồn điện.
  • Dây đôi có màu đỏ-vàng hoặc đỏ-cam là dây điều chỉnh tốc độ quạt.
  • Dây đơn màu đen (hoặc trắng) là dây tuốc năng. Nút màu đỏ on/off trên hộp số là để bật/tắt tuốc năng.

Trên thân quạt có 2 dây tách rời, gồm 1 dây đôi và 1 dây đơn.

  • Dây đôi màu đỏ-vàng là dây điều chỉnh tốc độ quạt.
  • Dây đơn màu đen là dây điều chỉnh tuốc năng.

Cách đấu dây hộp số để sử dụng đầy đủ tính năng quạt

Cách đấu dây hộp số quạt trần đảo trần Tico
Nối đúng màu dây giữa hộp số và thân quạt để sử dụng đầy đủ tính năng

Để sử dụng đầy đủ tính năng quạt thì bạn chỉ cần nối đúng màu dây giữa hộp số và thân quạt. Dây màu đỏ-đen trên hộp số nối vào nguồn điện.

Dây đôi màu đỏ-vàng trên hộp số nối vào dây đôi màu đỏ-vàng trên thân quạt, màu vàng nối với màu vàng, màu đỏ nối với màu đỏ.

Dây đơn màu đen trên thân quạt nối với dây đơn màu đen trên hộp số.

Câu hỏi là: Nếu dây đôi màu đỏ-vàng trên thân quạt và hộp số nối với nhau mà sai màu có cháy quạt không? Câu trả lời là không. Tuy nhiên, khi nối sai màu thế này thì tuốc năng không hoạt động.

Không sử dụng hộp số

Cách đấu dây hộp số quạt trần đảo trần Tico

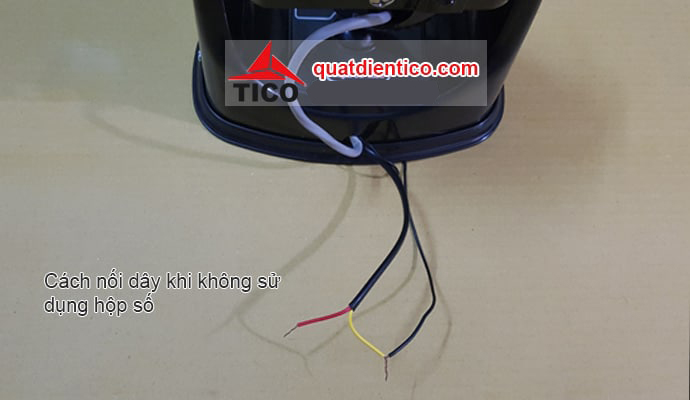

Nối dây tuốc năng (đen) với dây vàng khi không sử dụng hộp số

Nếu bạn thấy đi dây cho hộp số quá phiền phức thì có thể bỏ qua nó. Cắm trực tiếp dây đỏ-vàng trên thân quạt vào nguồn điện. Để sử dụng tuốc năng quay 360 độ thì nối dây đen với dây vàng.

Lúc này khi bật công tắc điện thì quạt chạy và quay tuốc năng 360 độ luôn.

Hy vọng với những giải thích và hướng dẫn phía trên giúp bạn lắp đặt quạt đảo trần dễ dàng hơn.
